温度继电器和电磁阀组

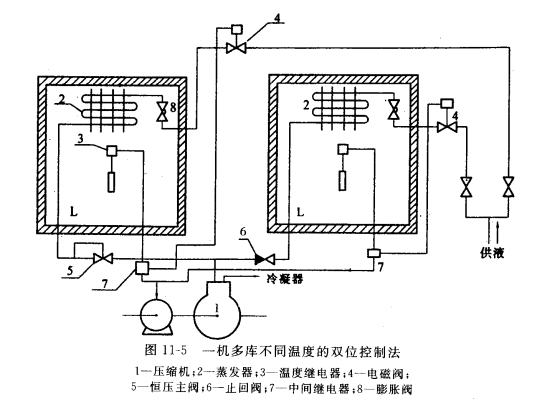

如图11-5所示,当各冷藏库工作温度不同时,利用温度继电器,以控制制冷剂供液电磁阀的开与关,从而控制各蒸发器的供液量 ,保证每个控制对象的温度维持在要求的温度范围内。当两路供液管上的电磁阅均关闭时,还应通过中间继电器或压缩机吸气管路上的低压继电器，使压缩机停止运行。
此外,由于这两个被控制对象所要求的保证温度不同,为了不使要求温度较高的控制对象的蒸发器过度降低蒸发温度和湿度控制的精度,在该蒸发器的出气管路上装有常闭主阀和恒压导阀，以保证该蒸发器的蒸发压力恒定，并高于压缩机的吸气压力。同时，另一路蒸发器的出气管上设有止回阀，以防止气体产生倒流现象。
