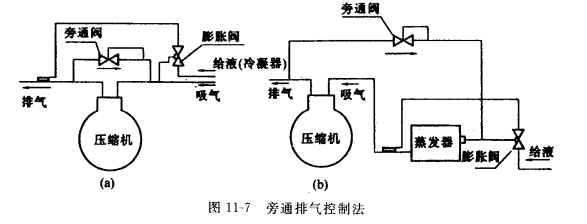

旁通控制就是在压缩机进排气管之间连接一条旁通管线, 靠控制旁通阀的开度来改变压缩机的制冷能力。图11-7(a)为在压缩机的进排气管的旁通路上装有常闭主阀和反作用便压导阀组,当被控制对象温度降低时,蒸发器的蒸发压力也随之下降 ,反作用恒压导阁开大,主阀也按比例开大,使部分气态制冷剂不经冷凝器、膨胀阀和蒸发器,直接旁通流回压缩机,这样，可以减少蒸发器的供液量 ,增加蒸发器出口气态制冷剂的过热度,使被控制对象的温度维持在要求的范围内。但是采用这种控制系统对蒸发器的回油不利(如用R12) ,而且,压缩机的排气温度高。
为了解决这个问题 ,可用膨胀阀向吸气管供人少量液态制冷剂。图11-7(b)是将压缩机的排气旁通 至膨胀 阀与蒸发器之间 , 这样就不需要用喷液膨胀阀,而且可保证润滑油顺利返回压缩机。
