离心式制冷压缩机是一种速度型压缩机,通过 高速旋转的叶轮对气体作功,使其流速增高 ,而后通过扩压器使气体减速 ,将气体的动能转换为压力能 ,气体的压力就得到相应的提高。离心式制冷压缩机具有制冷量大、型小体轻、运转平稳等特点,多应用于大型空调系统和石油化学工业。

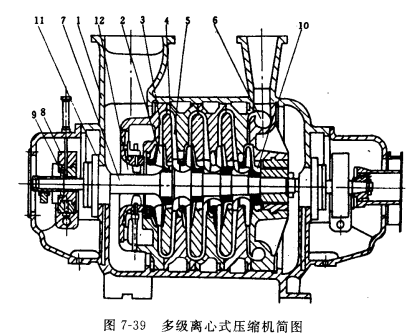

离心式制冷压缩机分单级和多级压缩两种类型,其结构示意图如图7-38和图7-39。由图可见 ,离心式压缩机主要由吸气室、叶轮、扩压器、厅道、回流器、蜗壳、主轴、轴承、机体及轴封等零件构成。
工作时,电动机通过增速箱带动主轴高速旋转 ,从蒸发器出来的制冷剂蒸气由吸气室进入由时片构成的叶轮通道。由于叶片的高速旋转产生的离心力作用,使气体获得动能和压力能。高速气流经叶轮进扩压器,由于通流截面逐渐扩大,气流逐渐减速而增压,即将气体的动能转变为压力能。为了使气体继续增压,用弯道、回流器将气体均匀引入下一级叶轮 ,并重复上述过程。当被压缩的气体从最后一级的扩压器流出后,用蜗室将气体汇集起来,由排气管输送到冷凝器中去,完成压缩过程。
由上述工作过程可看出,离心式压缩机的工作原理与活塞式不同,它不是利用容积减小来提高气体的压力,而是利用旋转的叶轮对气体作功,使气体获得动能 ,尔后将动能转变为压力能来提高气体的压力。
空调用离心式压缩机中应用得最广泛的是R11和R12、只有制淮量特别大的离心式压缩机才用R114或R22作为制冷剂。由于R11、R12对大气环境的影响,近期被禁止使用。目前空调用离心式压缩机应选用R134a、R123和R22。
