2X和2XZ系列真空泵工作原理:带有旋片的前后级转子偏心地安装在圆筒形的前后级汽缸内;当转子高速旋转时，装在转子槽中自由活动的旋片，由于受到离心力和弹簧力的作用被强制地向外推出;其顶部和汽缸内壁贴紧，使汽缸上的进出口被其隔离。通向进口的一部分容积随着转子旋转而逐渐地周期性扩大，同时通向出口的一部分容积逐渐地周期性缩小。这样，空气或混合气体排出。在工作过程中，当排气压力不足以推开排气阀时，被压缩的气体只能进人第二级被进一步压缩，并且最后经过第二级排气阀而被排到大气中去，这样在泵的吸入口端就可以获得真空。
排气阀一般都浸在油中,以防止气体逆流。真空泵中的油在泵中循环流动.起着润滑和密封的作用。
2X和2XZ系列旋片式真空泵还装有气镇阀。其结构类似于一般的气体单向阀。当被抽出的气体中含有少量的水蒸气时，开启气镇阀，向泵的排气腔内注人空气，提高排气腔的压力，使水蒸气不会在泵中凝结成水。水蒸气可以和空气一起排出，以防止油被凝结后水乳化，从而可以延长润滑油的使用寿命，并提高真空泵的抽气性能。开启气镇阀抽气，虽然可防止油被凝结的水乳化，但降低了真空泵的极限真空，因此，真空泵在抽除不含水蒸气的纯空气时，应关闭气镇阀。

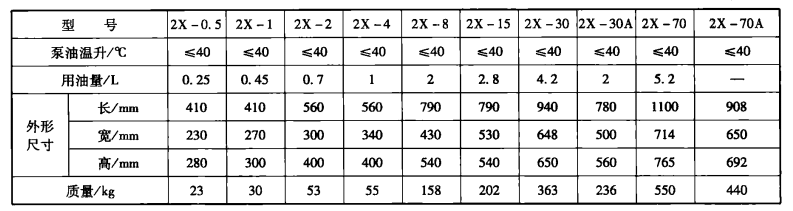

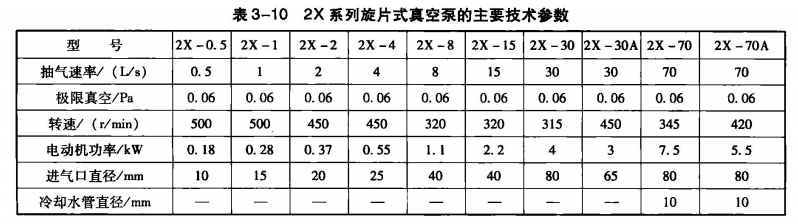

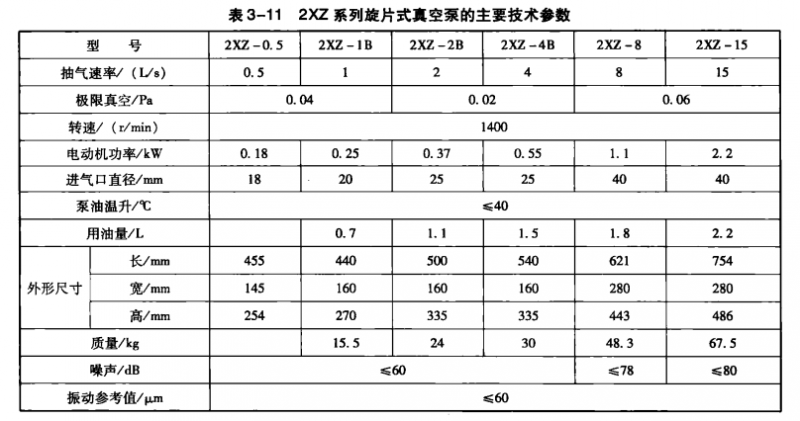

2X与2XZ系列旋片式真空泵的主要技术参数参见表3-10和表3-11。
