冷凝器把制冷剂气体冷凝为液体,应立即将液体排出去。若不立即排出,那么制冷剂液体将在冷凝器内占据一定的容积,相应的减少了冷凝器的传热面积,而使冷凝压力上升,降低了制冷量。因此,在系统中设有高压贮液桶,它可容纳由冷凝器内所导出的液态制冷剂,保证供应系统中各部分所需要的液体。高压贮液桶尚起液封的作用,防止高压气体窜到低压管路中高压贮液桶与冷凝器直接连接的,为了能使冷凝器内的液体畅通的流入高压贮液器内,两音有均压管相连接,以保证压力一致。

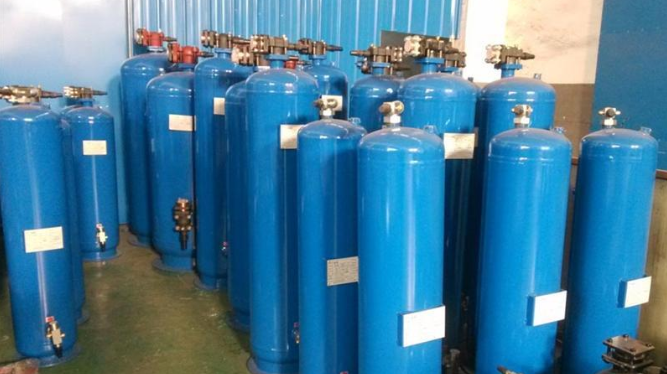

高压贮液桶是一个横卧的圆简形容器,上部焊接有制冷剂的进出管焊头,以及均压管放空气管和安全阀等接头。在外壳下部则焊有放油管和排除污垢等管接头。整个容器的容纳量一般是采用每小时制冷剂循环量的1/3~1/2。贮液器外装有玻璃的液面指示器,借以观察容器内液面高度。
高压贮液桶正常的液面为其容量的30%~70%之间。
