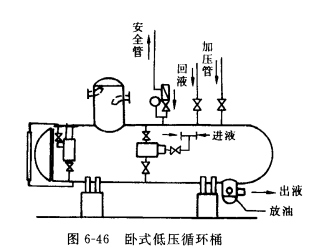

低压循环桶是装置在氨泵制冷系统中的设备，它的功能是保证充分供应氨泵的低压氨液，同时也骑着液体分离器的作用。一般循环贮液桶分为立式和卧式两种，见图6-46与6-47。
低压循环桶的进气接头直接与回气总管相连 ,而出气管与压缩机吸气管连结,因此容器内压力与回气压力相同。使用氨泵时,各蒸发温度的系统应设有单独的低压循环桶，并外包隔热材料。
当低压回气进入容器后,由于速度降低,方向改变,使液体沉降分离出来,而气体继续上升被压缩机吸入,这样保证压缩机干压过程。贮液器的下部设有出液管与氨泵相接。氨液通过浮子调节阀进和循环桶内,并自动保持器内一定的液面高度。当浮子阀失灵时,可用手动阀进行供液。为了便于操作和管理,循环桶上还设有液面指示器及远 距离液面指示器。在排液时可通过加压管加压,将液体排出,运转时卧式液面高度不应超过其高度的三分之一,立式的不高于四分之一。

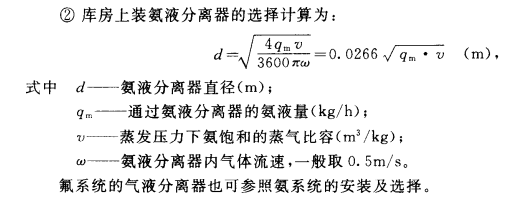

一般低压循环桶贮液量不小于氨泵每小循环量的30%。关于低压循环桶的选用计算如下:

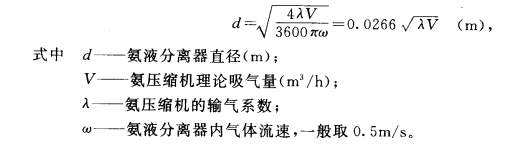

低压循环桶直径
