溴化锂吸收式系统被成功地用在千适性空调冷却设备中,但这种系统也可用于制热。
除一些机组使用氨水-气连续循环外,其他吸收式制冷机采用水作制冷剂和不同的化学试剂作吸收剂。

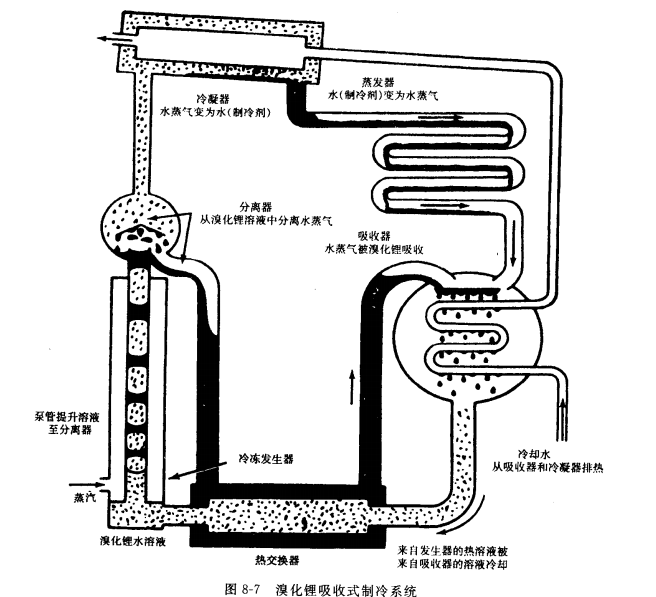

用水作制冷剂的省化锂吸收式的系统,如图8-7，蒸汽(或热水)用于发生器加热使省化锂浓洲液沸腾产生水蒸气,虹吸使水蒸气(小点表示)和稀溶液使之上升到分离器。随后,图中黑色的溴化锂称溶液玩重力流经热交换器到达吸收器,并在此处吸收汽化的水。生成的浓溶液(黑点)沉降到吸收器底部并通过热交换器返回发生器,其间的压差由省化锂液体的压头保持。
分离器中的水蒸气(小黑点表示)上升到冷雍器,凝结转变为水。水靠重力流经节流孔进人燕发器。由于系统近于真空,使水在低温下北发制冷。形成的水蒸气进入吸收器后被溴化锂液吸收(黑色 ) ,生成溴化锂浓深液,流经热交换器预热后进入发生器。注意吸收器和冷凝器都是用水盘管冷却,冷凝器中的冷却水随后被 送至冷却塔冷却后再使用。冷凝压力约为50~60mmHg柱(约6. 9kPa) ,而蒸发压力为8~10mmHg柱(约1. 2kPa)。铬 酸锂常被用作防蚀剂。
从上面分析可以得到,系统中制冷剂水的流程为发生器(生成水蒸气)→分离器→冷凝器(变成高压液体水)→节流孔(减压)→蒸发器(蒸发制冷)→吸收器(水蒸气被稀溶液吸收后成为浓深液)→热交换器( 预热)→发生器→进入下一个循环。溴化锂的流程为;发生器(浓溶液沸腾 )→分离器(分离出稀溶液)→热交换器→吸收器(吸收水蒸气后成浓溶液)→热交换器(预热)→发生器→进入下一个循环。
