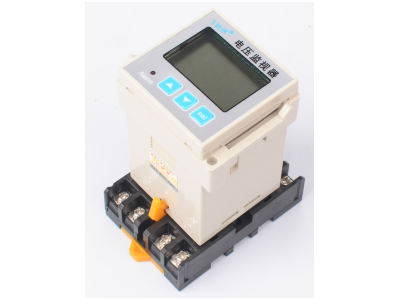

JFY-5-1电源断相保护器使用说明书
一． 产品概述
1.产品特点
本产品是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护、相序保护和计时计次功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。
2.适用范围
本产品可广泛应用于各种低压电器控制系统，替代传统的相序继电器和过欠压保护器。
二． 主要技术参数JFY-5-1
电压显示 过欠压保护 缺相保护 相序保护 计时和计次 故障记录 声光报警
1.电源电压：三相280V～450V AC 2.电压测量精度：±1% 3.输出触点容量：3A/250VAC 4.工作环境：温度-20C～70C湿度85%，无凝露 5.频率：50/60HZ 6.外形尺寸：（长*宽*高）：48*48*90mm
三、 操作指南
1.显示功能
在正常显示时，液晶显示屏中间显示的是当前的电源电压值(AB相之间的电压)
2.告警功能
当发生电源过欠压、缺相、错相等故障时，液晶显示屏闪烁显示“过压”、“欠压”、“缺相”、“错相”等字样，继电器输出触点断开。JFY-5-1同时发出声光报警，可按任意键消除告警音和故障时间。
n 3.设置过欠压值
长按“Sel”键2秒，液晶显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。(注：过欠压值也可用内部参数F11和F12设置，效果是一样的)。
过压值设到最大会显示“OFF”，表示关闭过压告警功能；欠压值设到最小会显示“OFF”，表示关闭欠压告警功能。
n 4. 内部参数设置
在显示电压状态，长按“▲ ”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
|
电压设类 |
F11 |
过电压设定值 |
200-500 OFF |
437 |
V |
当电压≥437V时产生告警，≤435V时恢复；当电压≤304V时产生欠压告警，≥306V时恢复。“OFF”表示关闭过压或欠压告警功能。 |
|
F12 |
欠电压设定值 |
OFF 150-380 |
304 |
V |
||
|
F13 |
过欠压恢复回差 |
1-20 |
2 |
V |
||
|
动作时间 |
F21 |
过欠压动作时间 |
0.1-20 |
5.0 |
秒 |
各类故障需要持续设定的时间才会产生作用。错相或错相动作时间设定“OFF”表示关闭缺相或错相告警功能。 |
|
F22 |
缺相动作时间 |
0.1-20 OFF |
3.0 |
秒 |
||
|
F23 |
错相动作时间 |
0.1-20 OFF |
2.0 |
秒 |
||
|
F98 |
显示CA相AB相之间相位差 |
正常相序时显示240度左右，错相显示120度左右，缺相显示0 |
||||
|
|
END |
退出设置 |
|
|||
四、接线图
n 接线图注：
1、 继电器输出在仪表正常工作时闭合，仪表失电或故障保护状态断开。
2、 AB相是仪表的工作电源，仪表工作时显示的电压和过欠压保护都是基于AB相电压。如果A相或B相缺相，则仪表不显示，继电器输出断开。
3、 JFY-6-1计数信号为电压信号，可适应80～450V宽电压范围(如需其它电压规格可定制)，交直流均可，如果是直流电压要注意正负极性。
五、故障分析与排除
|
故障记录 |
原因分析 |
排除方法 |
|
不显示 |
电源不通 |
检查AB相电源，应在170V～450V之间 |
|
接线错误 |
检查接线 |
|
|
接触不良 |
检查仪表和底座之间是否插紧 |
|
|
显示电压不准 |
偏差在±1%以内(约3-4V)为正常现象 |
无须处理,或定制更高精度的仪表 |
|
电源电压不是50/60Hz正弦交流电 |
本仪表不适用于非正弦交流电,并且适用的频率范围限于40-70HZ之间 |
|
|
计量方法有误 |
本仪表显示的是AB相电压,计量时务必和 Ab相电压做对比 |
|
|
过欠压告警点不准 |
显示电压不准 |
参见上一条 |
|
过欠压恢复回差造成的误解 |
过欠压告警发生后,撤消告警的电压比过(欠)压告警点低(高),可能会造成电压正常但仍在告警的误解,请检查参数F13 |
|
|
过欠压不告警 |
过欠压告警功能被关闭 |
检查参数F11和F12 |
|
过欠压动作时间造成的误解 |
电压过高或过低必须持续一定的时间才会产生告警,这个时间是可设置的,如果时间设置得较长,可能会造成不告警的误解,请检查参数F21 |
|
|
缺相或错相不告警 |
缺相或错相告警功能被关闭 |
检查参数F22和F23(缺相或错相动作时间设到OFF表示关闭告警功能） |
|
缺相动作时间或错相动作时间造成的误解 |
缺相和错相必须保持一定的时间才会产生告警，这两个时间是可设置的，如果时间设置得较长，可能会造成不告警的误解，请检查参数F22和F23 |
|
|
缺相时不显示 |
AB相为仪表电源，如果A相或B相缺相，则仪表失电不显示 |
正常现象。本仪表只有C相缺相时才会显示，AB相缺相时不显示，但能保护 |
