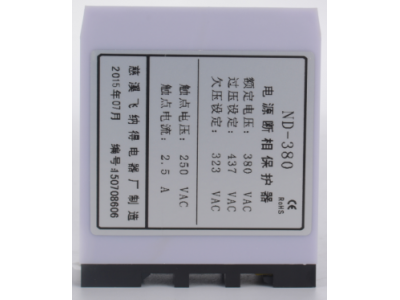

ND系列电源断相保护器
1 产品概述
ND系列电源断相保护器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆相(相序)、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准。
警告！本产品一般是对三相电源的电源侧采样，不得安装在变频电流的输出侧！
2 结构特点
1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。
2）指 示 灯：以5个指示灯分别来指示：正常，缺相（电压三相不平衡），逆相，过压，欠压。
3）外型尺寸： 68mm×30mm×76mm。
3 保护特性
1）缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时2S动作。
2）逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S动作。
3）电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种保护措施，三相不平衡率＝
×100%>10%时，保护延时2S动作。
4）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~20VAC。
5）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~20VAC。
4 主要技术数据
1） 主电路：
1）额定电压：220VAC，380VAC，440VAC，460VAC。
2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。
2） 辅助电路：
1）具有电气不可分的一常开和一常闭触头。
2）使用类别：AC15 ，DC13
3）触点容量：250VAC 2.5A ，30VDC 1.5A
4）约定发热电流：5A
5. 选型举例
|
型号 |
功能说明 |
|
ND-380 |
额定电压380V；断相、错相、电压不平衡、过压、欠压；过压+15%，欠压-15% |
|
ND-380W |
额定电压380V；断相、错相、电压不平衡、过压、欠压(带电位器可自调±5-20%) |
|
ND-380T |
额定电压380V；断相、错相、电压不平衡、过压、欠压(客户指定如±10% ±12.5%等) |
|
ND-380H |
额定电压380V；断相、错相、电压不平衡； |
|
ND-220 |
额定电压220V；断相、错相、电压不平衡、过压、欠压；过压+15%，欠压-15% |
|
ND-460 |
额定电压460V；断相、错相、电压不平衡、过压、欠压；过压+15%，欠压-15% |
注：出厂设置一般默认±15% ，其它的则需订制
6. 选型表
|
型 号 |
额定电压（VAC） |
过压设定（VAC） |
欠压设定（VAC） |
|
ND-220 |
220 |
253 |
187 |
|
ND-220W |
230 ~ 270 |
180 ~ 210 |
|
|
ND-220T |
客户指定 |
客户指定 |
|
|
ND-380 |
380 |
437 |
323 |
|
ND-380W |
399~ 456 |
304 ~ 361 |
|
|
ND-380T |
客户定制 |
客户定制 |
|
|
ND-440 |
440 |
506 |
374 |
|
ND-440W |
470 ~ 540 |
360 ~ 420 |
|
|
ND-440T |
客户定制 |
客户定制 |
|
|
ND-460 |
460 |
529 |
391 |
|
ND-460W |
480 ~ 570 |
370 ~ 440 |
|
|
ND-460T |
客户定制 |
客户定制 |
注：由于本保护器只针对电压及其相序进行保护，所以可适用于各种功率的电机。
7.外形及安装尺寸 8典型接线图
