JFY-77XX系列使用说明书
一、 产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。
二、 技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 技术指标
|
指 标 |
型 号 |
单位 |
说 明 |
||
|
JFY-7701 |
JFY-7702 |
JFY-7728 |
|||
|
额定电流设定范围 |
1～100 |
1～30 |
3～90 |
A |
|
|
电流量程 |
150 |
150 |
450 |
A |
|
|
电流测量精度 |
±1% |
- |
|
||
|
定时限保护动作时间 |
0.1～20 |
秒 |
|
||
|
反时限曲线 |
无 |
5条 |
- |
|
|
|
电源电压 |
AC 220V |
V |
|
||
|
触点容量 |
2A/440VAC |
- |
纯阻性负载 |
||
|
使用环境 |
温度-30℃～70℃，湿度≤85%，无凝露 |
- |
|
||
三、 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按 “S”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“S”键2秒，数码管显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“S”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“LSL”“缺相”、“IbA”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“M”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“S”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后按“S”键退出设置状态。设置过程中按“M”键表示放弃，退出但不保存设置值。
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
|
过载保护类 |
F11 |
电动机额定电流 |
JFY-7701 |
1.0–100.0 |
20 |
A |
这个参数可以直接长按S键设定 |
|
JFY-7712 |
1.0 – 20.0 |
10 |
|||||
|
JFY-7714 |
2.0 – 40.0 |
20 |
|||||
|
JFY-7716 |
2.0 – 64.0 |
30 |
|||||
|
JFY-7718 |
2.0 – 80.0 |
40 |
|||||
|
F12 |
反时限曲线 |
0 - 5 |
1 |
- |
0表示定时限,1-5为反时限,请参见工作原理说明 |
||
|
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0时起作用 |
||
|
F14 |
欠载动作点 |
0 - 80 |
20 |
% |
相对于F11设定值 |
||
|
F15 |
欠载动作时间 |
0.1 - 60.0 OFF |
OFF |
秒 |
|
||
|
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡动作时间 |
0.1 – 30.0 OFF |
5.0 |
秒 |
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 |
||
|
F23 |
缺相动作时间 |
0.1 – 30.0 OFF |
2.0 |
秒 |
|||
|
自动恢复类 |
F51 |
自动恢复次数 |
0 - 10 |
1 |
次 |
发生故障后，故障次数加1，如果故障次数未超过自动恢复次数，则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间，则故障次数清零。 F51设为0表示不允许自动恢复 |
|
|
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
|||
|
F53 |
故障次数清除时间 |
1 - 999 |
60 |
分钟 |
|||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
|
测试类 |
F92 |
厂家保留 |
- |
||||
|
F99 |
厂家保留 |
- |
|||||
|
|
End |
退出设置状态 |
- |
||||
四、 基本工作原理
l 电流检测
通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-7701只有定时限模式，JFY-7712、7714、7716、7718可通过设置参数F12选择定时限或反时限模式。
1. 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），接触器继电器断开，切断电动机电源，同时告警继电器闭合。即过载动作时间是固定的。
2. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-7712、7714、7716、7718均提供5 条反时限曲线，见下表：
|
过载倍数 |
反时限曲线(F12) |
|||||
|
1 |
2 |
3 |
4 |
5 |
0 |
|
|
1.1 |
930.2 |
1860.5 |
2790.7 |
3720.9 |
4651.2 |
F13 (定时限)
|
|
1.2 |
296.3 |
592.6 |
888.9 |
1185.2 |
1481.5 |
|
|
1.5 |
87.1 |
174.3 |
261.4 |
348.6 |
435.7 |
|
|
2 |
34.5 |
69.0 |
103.5 |
138.1 |
172.6 |
|
|
3 |
12.7 |
25.3 |
38.0 |
50.6 |
63.3 |
|
|
4 |
6.7 |
13.4 |
20.1 |
26.9 |
33.6 |
|
|
5 |
4.2 |
8.4 |
12.6 |
16.7 |
20.9 |
|
|
6 |
2.9 |
5.7 |
8.6 |
11.5 |
14.3 |
|
|
7 |
2.1 |
4.2 |
6.3 |
8.4 |
10.4 |
|
|
8 |
1.6 |
3.2 |
4.8 |
6.4 |
7.9 |
|
|
|
以上为过载动作时间(单位:秒) |
|||||
l 欠载保护
当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示LSL。此功能默认关闭，要打开时需重新设置F15。
负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示IbA。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、欠载、缺相、三相不平衡等故障时，接触器继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障接触器继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
l 时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，接触器继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。

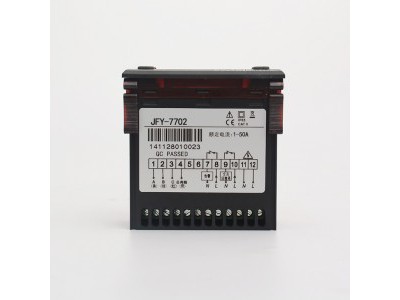

五、 接线图
1. 接线时必须和本司提供的互感器配套使用。
2. 电动机的三根相线分别穿过互感器附件A、B、C三个孔。
3. 端子1-4分别接互感器上黄、绿、红、黑四根引线。
4. 端子7-10为两组内部继电器输出，正常工作时7、8断开，9、10闭合（如果启用了时间继电器功能，则延时吸合，见参数F61），当发生过载、欠载、缺相、三相不平衡等故障时，9、10断开，7、8闭合，切断电动机电源。
六、
安装尺寸
建议开孔尺寸：71×29mm
