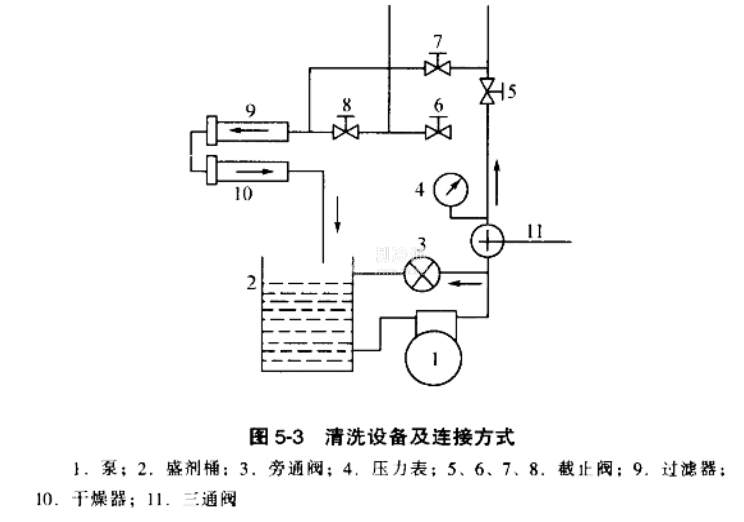

清洗设备由薄膜泵、过滤器、干燥器及各种阀门组成，如图5-3所示。
当阀门5、阀门8开启而阀门6、阀门7关闭时，清洗剂正向循环：当阀门5、阀门8关闭而阀门6、阀门7开启时制冷剂反向循环。这样制冷系统可获得正、反两个方向的清洗，效果较好。

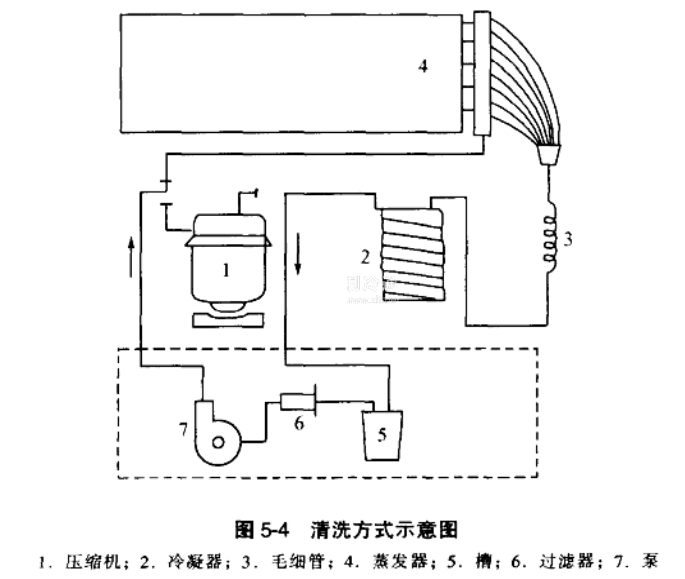

中、小型空调器使用的制冷剂为R22，清洗剂用R113.清洗过程如图5-4所示。
在清洗管路之前，先拆卸压缩机，从工艺管中放出少量冷冻油，检查一下其颜色和气味，并查看有无杂物，从而决定是否必须清理管路系统。
在清洗操作时，首先将压缩机和干燥过滤器拆下，然后将毛细管（或膨胀阀）与蒸发器断开，用一根耐压的软管将蒸发器与冷凝器连接起来，再用一根软管将清洗设备与压缩机的吸、排气管牢固连接起来。清洗过程如下：
先将清洗剂R113注入液槽中，然后启动泵，使之运转，开始清洗。清洗时按正、反向进行多次，直至清洗剂不呈酸性为止。对于轻度的污染，只要循环1h左右即可；而严重污染的，则需要3~4h。
若长时间清洗，清洗剂已脏，过滤器也有堵塞脏污，应更换清洗剂和过滤器以后再进行。
洗净后，清洗剂可以回收，经处理后还可再用，在贮液器中的清洗剂可通过回液管回收。
清洗完毕，应对制冷管路进行氨气吹污和干燥处理。
目前，用上述设备和清洗方法的尚少。当无此设备时可采用高压氨气吹污的方法。
对于制冷系统毛细管和过滤网的清洗，应将其焊拆下来，再用汽油和氮气进行清洗和吹污。
