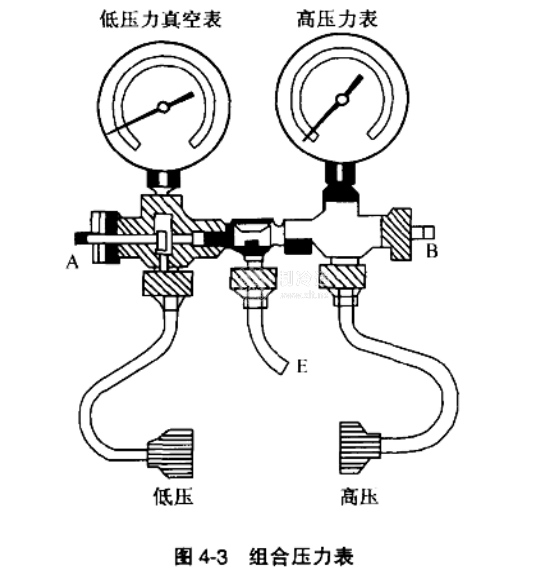

组合压力表的结构如图4-3所示。左边的压力表可以指示压力，也可以指示真空度（简称低压表）。该表通过连接管接在制冷机组的低压侧，与压缩机的吸气管相连接。在一定条件下可以满足从正压降低到真空的压力要求，表上的真空刻度一边指示出从0到1.0MPa的刻度。为了能够精确地把系统中的压力换算成与其对应的饱和温度，表头的刻度比例尽可能小，便于得到精确的读数：此表中的压力刻度比例越大，压力温度换算值就越不精确。右边的压力表可用来指示制冷机组的高压侧压力（简称高压表），它通过连接管与压缩机的排气管连接，其量程为0~2.5MP，由于该表正常使用时为系统的高压侧，因此不需要用真空指示。
连接管E是组合式压力表接受外来压力不可缺少的部分。连接到机组上的连接接头上带有顶针，以便顶开机组接头上的止回阀门。通过组合式压力表的阀体接头，连接管把系统的高、低压侧分别与高、低压力表连接。制冷剂通过连接管进入压力表，使其指示出相应的压力大小。

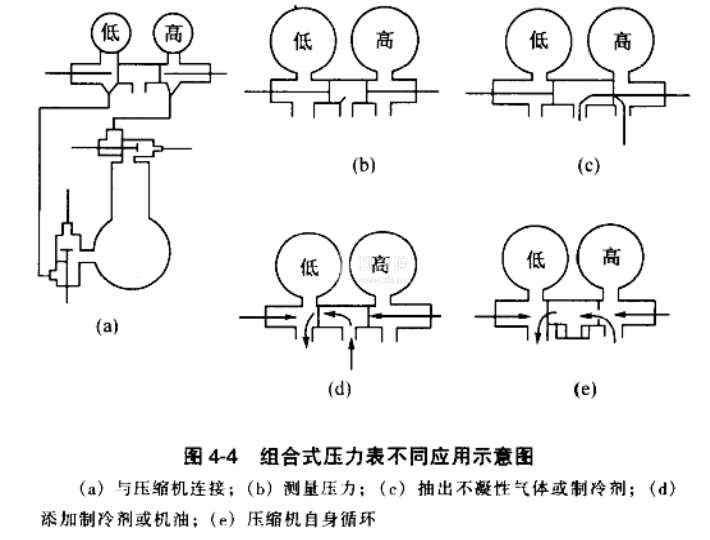

在阀体接头的中间有一个试验用接头，分别与阀体接头左右两边的低压表和高压表及其相应的连接管相通。其通道由各自在阀体接头上的手动截止阀控制。如果两个手动截止阀关闭，则两压力表与中间的试验用接头切断。压力表指示的压力就分别为系统的低压侧和高压侧压力。若打开某一侧的手动截止阀，则试验用接头及其所连的接管就与这一侧的压力表相通。通过阀体接头上的两个手动截止阀的调节，就可以操作组合式压力表，如图4-4所示，进行如下的操作：①与压缩机连接；②测压力用；③抽取制冷剂或排放空气；④充加制冷剂或机油；⑤压缩机自身循环。
根据以上的不同工作需要，打开或关闭阀体接头上的两个手动截止阀，就可以达到目的。但在操作时应对两个手动截止阀缓慢逐步地打开，切不可急骤开大，以免引起系统内压力过高而损坏压力表。此外，高、低压表不能与制冷系统的高、低压侧交错连接，以防止系统真空损坏高压表，也防止因高压而冲坏低压表。
一般在组合式压力表上配备有3根分别以红、黄、蓝3种颜色相区别的连接管，这些管柔性可卷，每根长约1m，它们是使组合式压力表与制冷系统高、低压侧相连接的密封通道，管两端的螺纹接头上有一密封环，一般使用手拧接头就可以得到密封。注意在连接和拆卸时，切不可将密封圈丢失。
