往复式压缩机的结构特点

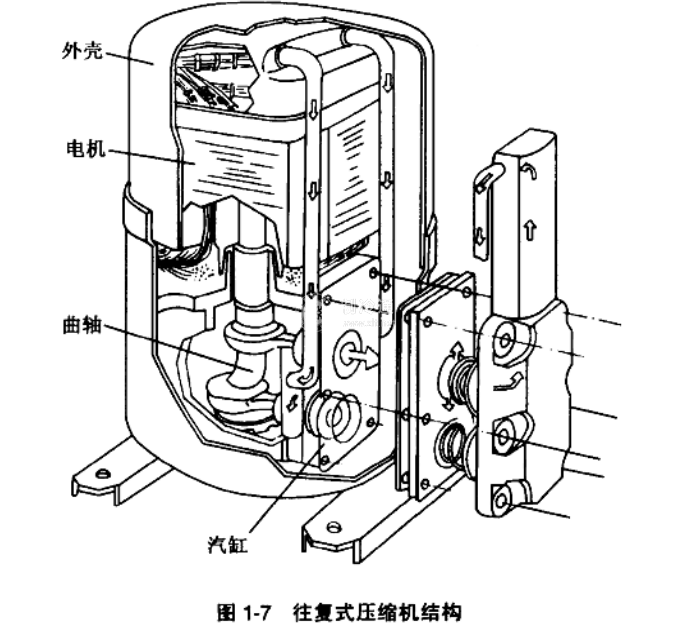

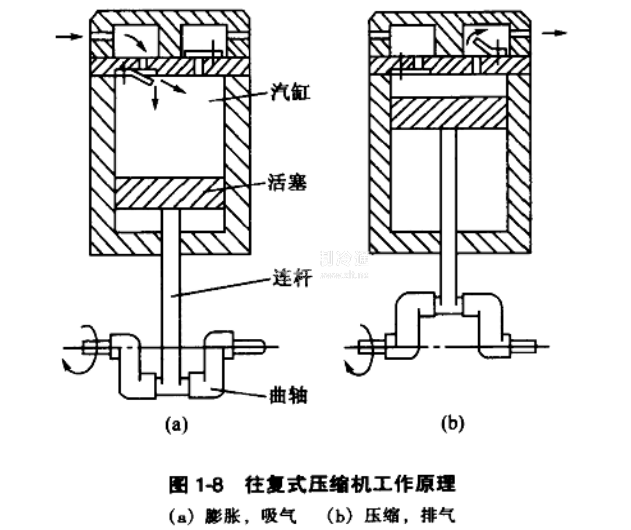

往复式压缩机的结构见1-7图所示，上部是电机，下部是活塞缸。工作原理如图1-8所示。当电机转子带动曲轴转动时，连杆作直线运动，使活塞在汽缸内来回往复运动，每往复运动一次，压缩机就完成4个过程：压缩→排气→膨胀→吸气，从而不断将蒸发器出来的低温低压制冷剂气体压缩为高温高压气体。

往复式压缩机的压力范围较宽，可在较大的冷凝压力和蒸发压力下工作，这是其他压缩机所不能相比的，所以在大、中型空调器中仍有较多的应用。
