活塞和活塞杆的安装包括以下几个方面。
1.活塞环的安装1）检查活塞环外圆工作表面与缸壁间的不严密间隙。间隙值如表5-7所示。
不严密的间隙在整个圆周上不得多于两处，每处不超过45°弧度长，且与环开口处的距离应大于30°弧度。
2）检查活塞环在环槽中的侧间隙和环的热张间隙。间隙值见表5-1及表5-2，一般为：
①铸铁活塞环与槽以H9/d9配合来保证间隙。
②填充聚四氟乙烯环与槽以H10/b12配合来保证间隙。

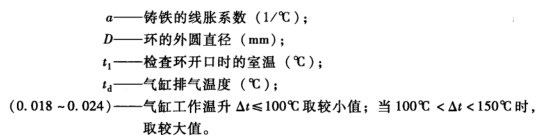

③铸铁活塞环的热胀间隙为
④填充聚四氟乙烯活塞环的热胀间隙为
3）活塞环的安装要求。活塞环在压紧时，能全部沉人槽内，并有（0.05~
0.1）t的沉人深度（：为环的径向厚度）。同组活塞环开口位置应相互错开，所有开口位置应与气阀口错开。
2.活塞的安装
①浇有巴氏合金的活塞与气缸镜面应均匀接触，接触点总面积应大于活塞与气缸接触圆弧面积的60%。当用测量活塞与气缸的径向间隙来检查其同轴度时，应考虑活塞托瓦的磨损，因此，活塞上部的间隙要比下部间隙小5%左右。
②活塞与活塞杆的连接要牢固，锁紧装置要可靠。活塞杆与活塞的同轴度不低于8级精度；垂直度不低于5级精度。
