冻干含有酒精等不能在冷阱中凝固的溶剂的制品时，溶剂会在冷阱的冰表面上冷凝成液滴落至冷阱简体底部，受简体加热后，又重新蒸发，在冷阱中反复循环。由于溶剂聚集在冷阱中具有相应温度下的饱和蒸气压，其气相分子会被抽人真空泵，从而造成真空性能的破坏，因此，在冻干此类产品的冻干机的冷阱中，应设置溶剂回收装置。
溶剂回收装置的型式多种多样，其设计的基本思路如下。
①收集溶剂液滴的容器的温度应低于冷阱中冰表面的温度，这样液态溶剂才不会被再次蒸发。
②要将收集溶剂液滴的容器置于水蒸气流的末段，并将其与冷阱空间分开（仅留溶剂液体流人的通道），这样，该处水蒸气已很少，溶剂蒸气浓度较高，收集效率高，且只有溶剂流入，很少有水蒸气进人。否则，大量水蒸气进入结冰，不仅会阻塞通道，还会使收集容器难以保持低温。
③要定期将收集起来的溶剂排出。因为，如果制品中溶剂蒸发完后，若已将溶剂排出，则冷阱中应无溶剂蒸气存在。但若不将溶剂排出，冷阱中抽气口处会有与溶液温度相对应的溶剂饱和蒸气存在，这些溶剂蒸气被真空泵抽入后，会造成泵的真空性能的破坏。

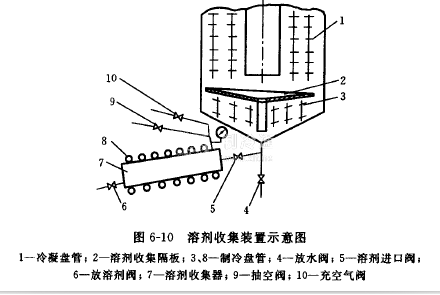

溶剂收集装置可以设在冷阱筒体底部或其他便于收集溶剂的位置。图6-10所示的为立式冷阱的一种溶剂收集装置的示意图。
图中：1为冷阱的冷凝盘管；2为溶剂收集隔板：3和8均为制冷盘管，其冷量可以从冷阱盘管中分两个支路而来，也可以由更低温度的制冷机如复叠式制冷机提供：7为溶剂收集器：4为放水阀；5为溶剂进口阀，6为放溶剂阀：9为抽空阀；10为充空气阀。从制品中蒸发或升华出来的溶剂蒸气进人冷阱后，被冷凝盘管1冷凝成液体，落人隔板2内，再流入收集器7内，由于冷却盘管8使7内温度低于冷阱冰表面温度，溶剂液体不会被蒸发。当溶剂收集满后，关闭阀5，打开阀10放入空气，而后打开阀6放出溶剂液体，
待溶剂放完后，关闭阀6、阀10，打开阀9抽真空，待真空测量符合要求后，关闭阀9，开启阀5，又可继续收集溶剂。
