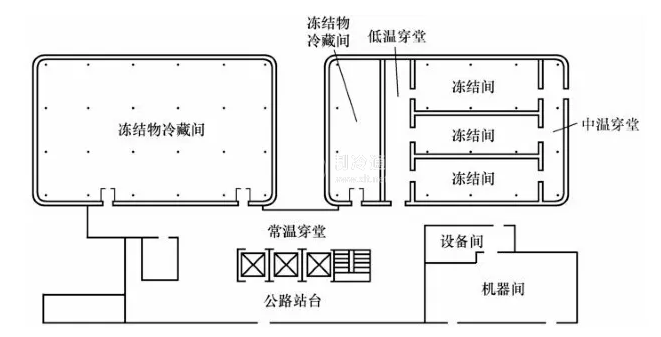

设备布置平面图是设计人员实现制冷系统原理图中制冷方案的具体构思。它反映出各种机器设备及其基础与建筑物或相互之间的相对位置和具体尺寸。因此，它是施工安装的依据。
设备布置平面图是制冷工艺向其他专业提供的第一批资料之一。只有在设备布置完成后，土建、水、电等工种才能开始相关专业的具体设计。
深度要求：
（1）要画出设备基础的外形和设备的轮廓线。设备的基础，要画出其预留孔位置的中心线，以便反映设备的定位朝向：设备的外形要画出主要的管接口，但对于外形比较复杂的设备（如压缩机），可以不画出设备只画出其基础即可。
（2）有两台以上同一型号的设备，只要画出一台实际外形，其余的可以简化表示，或只画出其基础外型。
（3）建筑物（包括建筑物轮廓线、楼板、墙、梁、柱、楼梯、门、窗等）和构筑物（操作平台、地沟等）都要按比例绘制，并和建筑施工图相一致。
（4）建筑物各柱间的主要尺寸、总长、总宽等应按建筑图标注，并注明该平面的层次、标高。
（5）设备位号和建筑物轴线号均要填写完整，并和制冷系统原理图、建筑图相一致。
（6）一个车间的设备布置平面图，应尽可能表示出与其他车间的相互关系，其他车间的轮廓线用双点画线表示。
（7）必要时，平面图应按不同标高分别绘制。如：
设备布置平面图 ±0.00平面 操作平台 +2.40平面
等等，对于设备基础的标高，预留孔尺寸等，由设备基础条件图表示。
（8）设备布置平面图上应有图标、图签、设备一览表、备注等栏，并须经各专业设计人员会签。
画法规定：
（1）线型：设备基础和设备轮廓线用粗实线b，建筑轮廓线用b/3细实线；尺寸线、设备位号引出线和中心线等用b/4或更细，剖切迹线用特殊线条表示。
（2）尺寸标注：布置平面图上的尺寸大都是定位用的，所以都从中心线起注。在标注设备和设备，设备和建筑物之间的关系尺寸时，设备以中心线、建筑物以轴线为基准线；悬挂在墙壁、柱子上的设备，建筑物则以墙或柱子的内边缘为基准线。
由于在设备布置时除了考虑设备布置的基本原则外。还要考虑到设备上管道连接可能遇到的各种情况（如：设备的布置是否使管道连接顺畅，少弯或碰柱、碰梁、设备与墙的间距是否大于弯管的最小弯曲半径等），所以要在主要管道安装平面图定型后才能最后确定设备布置图的尺寸。对于项目不大的设计，或设备上的管道很少时（如冻结间等）可以把设备布置图和管道安装图合并。
