新风机组属半集中式空调系统，是用来集中处理新风的空气处理装置，新风在机组内进行过滤净化和热湿处理，然后利用风机通过管道送往各个空调房间。新风机组由新风阀、过滤器、冷热盘管、送风机等组成，有的新风机组还设有加湿装置。

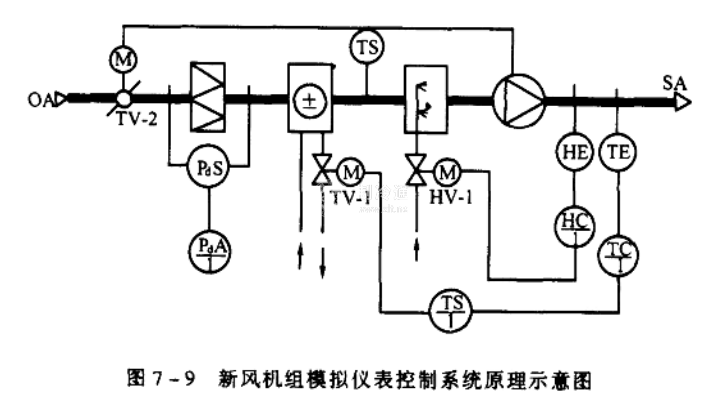

图7-9是带有加湿装里的新风机组模拟仪表控制系统原理示意图。湿度传感器TE将送风湿度信号送入温度控制器TC-1, TC一1通过转换开关TS-1按冬、夏工况控制电动双通调节阀TV-1，改变进RU 换热器内的冷、热水量，以维持送风湿度的相对恒定。温度传感器HE通过温度调节器HC-1控制加湿调节阀HV-1，改变蒸汽量来维持送风温度的相对恒定。
压差开关PdS测量过滤器两侧的压差，通过压差超限报警器Pd A发出声、光信号，通知管理人员对过滤器进行清洗或更换。
新风调节阀TV-2与风机进行联锁控制，当风机启动后，新风阀自动打开;当风机停止运转时，新风阀自动关闭。
TS为防冻开关。当机组在冬季运行时，如果换热器后的空气温度低于或等于某一温度设定值时，TS的常闭接点自动断开，使风机停止运转，新风阀TV-2自动关闭。

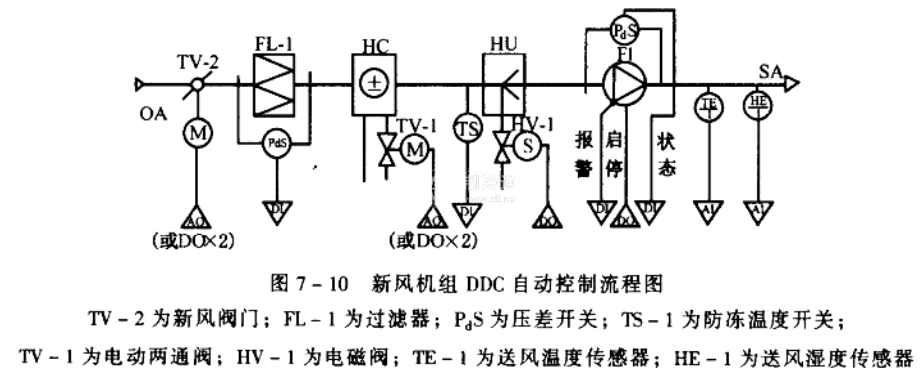

图7-10是新风机组的直接数字控制(UDC)系统流程图。其温度控制系统由温度传感器TE、执行器TV-1及换热器和新风阀TV -2组成;湿度控制系统由湿度传感器HE-1、加湿器电动双通调节阀HV-1、加湿器等组成。报警与风机的运行状态和故障状态监视系统，由过滤器压差开关PdS、防冻开关TS、风机过流继电器常开触点(事故报警)、风机前后的压差开关常开触点(状态监视)及DDC输出继电器模块组成。
将上述各系统输入到DDC控制器中的信号称为输入信号，其中有模拟量输入AI和数字量输入DI;由DDC控制器输出的信号称为输出信号，其中包括模拟量输出AO和数字量输出DO。
DDC控制器通过其内置的通讯模块，可使DDC控制系统进人同层网络，与其他DDC控制器进行通信，共享数据信息，也可以进入集散型系统，构成分站，完成分站监控任务，同时与中央站通信。
