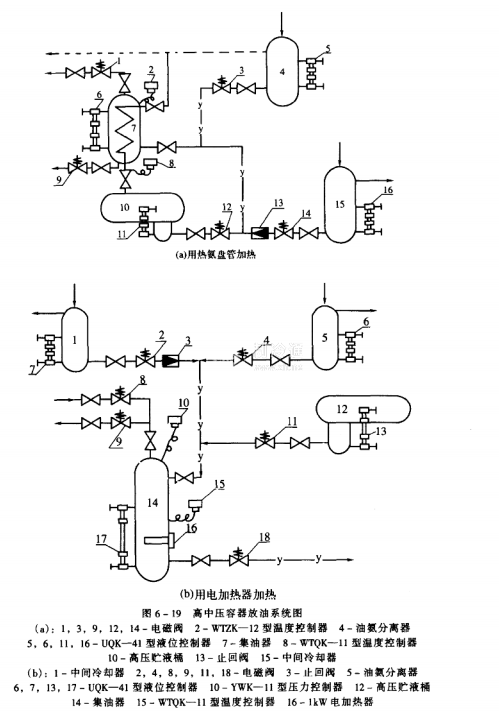

自控回路原理如图b-19 (a)所示。
集油器中设有热氨盘管，它的进口与油氨分离器的排出管相连，盘管的出口连至高压贮液桶。为了让盘管内冷凝的氨液能依靠重力流入高压贮液桶，这种集油器的安装位置应较高压贮液桶高0.5米。其放油过程与电加热器所述相同。只是利用热氨使集油器中油内的氨蒸发。开始加热时，集油器中的氨受热蒸发，盘管中的热氨先是降温而后冷凝成氨液，于是盘管的进、出11处就出现温差。当油中含氨全部蒸发，热氨不再冷凝，盘管进、出口处的温度就趋于一致，这时装在盘管进、出口处的温度控制器动作，关闭减压电磁阀，接通放油电磁阀和加压电磁阀，向油桶放油。
