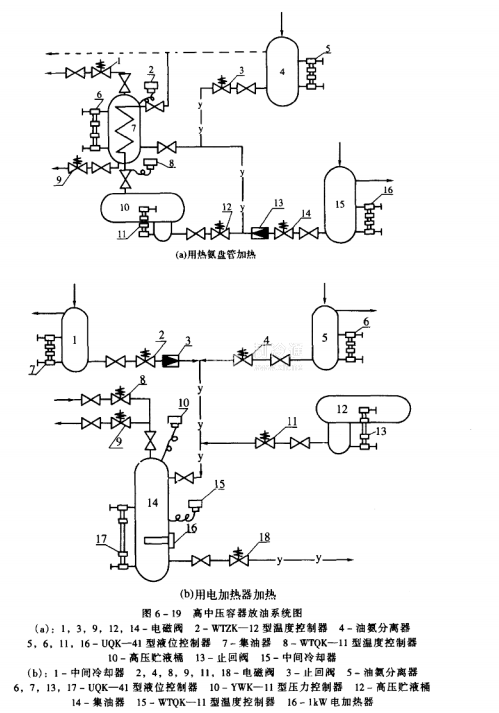

图6-19 (b)为自控回路原理图。
其放油过程如下:在系统的高、中压容器中，如果巾间冷却器(也可能是别的容器)的油位升至油位控制器的上限，控制中冷器及集油器的电路就被接通，此时中冷器的放油电磁阀和集油器的减压电磁阀打开，向集油器放油。当中冷器的油放完而集油器的油位还未达到上限，则另一需放油的容器可通过控制电路接通后继续放油，直至集油器的油位至上限。
集油器中装有1千瓦电加热器，当集油器的油位上升至上限时，关闭其它容器的放油电磁阀，同时接通电加热器，加热时间按工艺要求调定(一般在0.5~2小时)。当油温高于30℃时，温度控制器动作，停止加热。当油温低于22℃时，电加热器又继续加热。当加热时间达到预定值时，电加热器断电并关闭减压电磁阀，打开放油电磁阀和加压电磁阀，将油放至油桶。
当油位降至下限时，关闭放油电磁阀和加压电磁阀，并打开减压阀，准备接受其他容器的放油。
