(一)集散型控制系统的结构

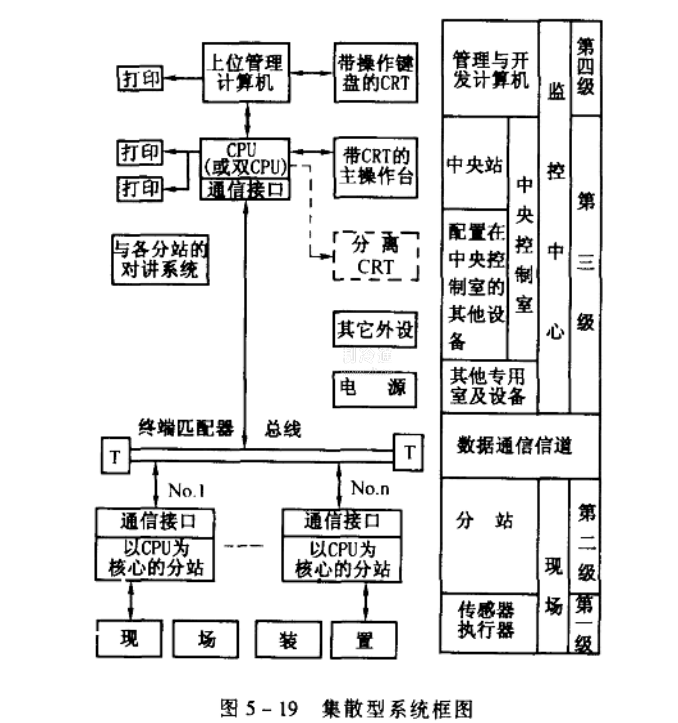

集散型控制系统由一个(或多个)中央站实现监控管理功能，用数据通信通道——总线，把完成分散控制功能的多个分站，连成一个整体系统。集散型控制系统的结构如图5-19所示。最多可由四级组成。
(二)集散型控制系统的特点
集散型控制系统以微型计算机为核心，综合了计算机技术、控制技术、通信技术和图形显示等技术，开创了自动控制的新时代。它不仅具有传递控制功能、集中化的信息管理和操作显示功能.而且还有大规模数据采集、处理功能以及较强的数据通信能力，为实现高等过程控制和生产管理提供了先进的工具和手段。
集散型控制系统的中央站对建筑物实施集中管理，能提高管理质量、节省人力;TDS的控制功能尽可能分散，不但适应了生产过程的设备分布广和各工艺设备相对独立的控制要求，而且还能尽量减少故障波及面，实现“危险分散”，使一个分站的故障仅仅限定在有限的范围之内;采用集散型控制系统.还可以做到减少初次投资以及系统扩展易于实现等。减少初投资是一切工程都要考虑的，对于建筑物自动化系统而言，扩展是经常需要的，规模小时需要扩展的是监控点(这在设计选用DDC控制器时应预留监控点)，规模大时需要扩展的是分站，当然也包括分站中的监控点。

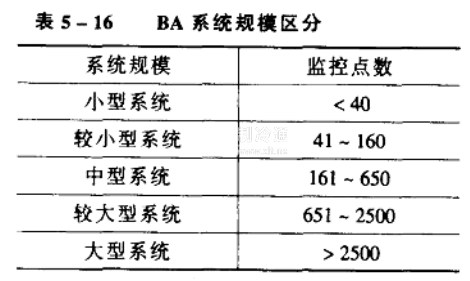

建筑物自动化系统规模的区分，一般是以监控点的数量作为划分依据的。我国民用建筑电气设计规范规定的建筑物自动化系统规模区分见表5-16，它引自国外对工业过程实现监控的分布式计算机控制系统的划分。
如果控制系统属于小型系统(单机或多机系统)，只需按规范中集散型系统(图5-19)选用第一、第二两级也就足够了，通称直接数字控制系统。假如监控点达数百点，这时则应选用数台DDC控制器作为分站，再选用一台通用的微型计算机并附以必要的外部设备组成中央站，
即采用图5-19中的第一、二、三级的结构，在一般的建筑物自动化系统中，使用这种结构也就能满足要求了。
