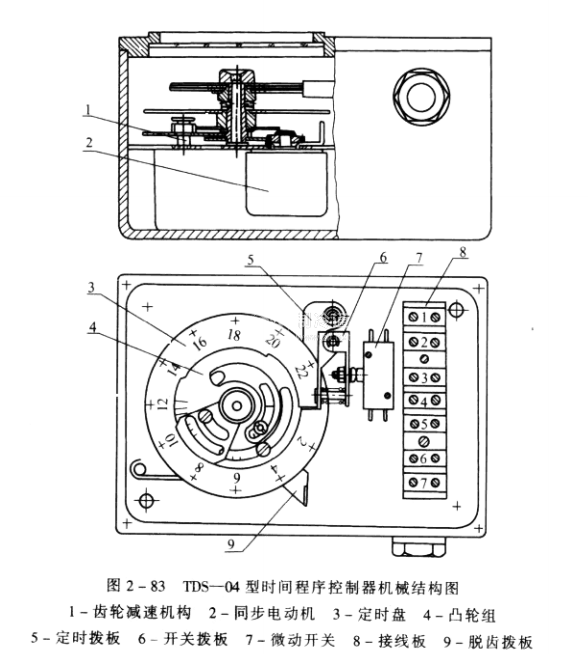

图2-83所示为TDS-04型时间程序控制器机械结构图。该仪表主要由微型同步电机、定时盘、定时拨板、凸轮组、齿轮减速机构、开关拨板和两个微动开关等部分组成。定时盘上有12个定时螺钉孔，定为每隔2小时一个，用来控制融霜次数，拧上几个螺钉，每24小时便融几次霜。每次融霜时间间隔按定时螺钉间的划分或螺钉孔数查算，但间隔至少2小时。
控制器接入电路，微型同步电动机长期通电，通过减速齿轮带动定时盘24小时转一圈，凸轮组2小时转一圈。融霜开始前，两个微动开关均处于压紧状态，当定时盘转动到定时螺钉钩住定时拨板时，微动开关处于可释放状态。当凸轮转动使开关拨板向前滑入凸轮凹边时，下面微动开关顶杆弹出，触点变位，接通第一区段，开始融霜。然后，凸轮继续转动，当开关拨板滑向凸轮另一凹边时，上面微动开关顶杆弹出，触点变位，发出第二区段信号。凸轮继续转动，当开关拨板被凸轮斜边逼回前面一个凸边时，上面微动开关顶杆被压回，触点复位。进入第三区段。最后，开关拨板被凸轮斜边逼回最外层凸边，下面微动开关顶杆被压回，触点复位，发融霜结束，系统复原信号。以后，微型同步电动机带动定时盘和凸轮组继续转动，定时拨板脱口复位。当定时螺钉再度钩住定时拨板时，进行下次融霜。
凸轮组由四片凸轮组成，在微型同步电动机带动下2小时转一圈，即每旋转3°角相当于1分钟。移动凸轮片，改变其边长，便可调整各区段的时间。
