制冷系统换热管的排列形式和适用场合

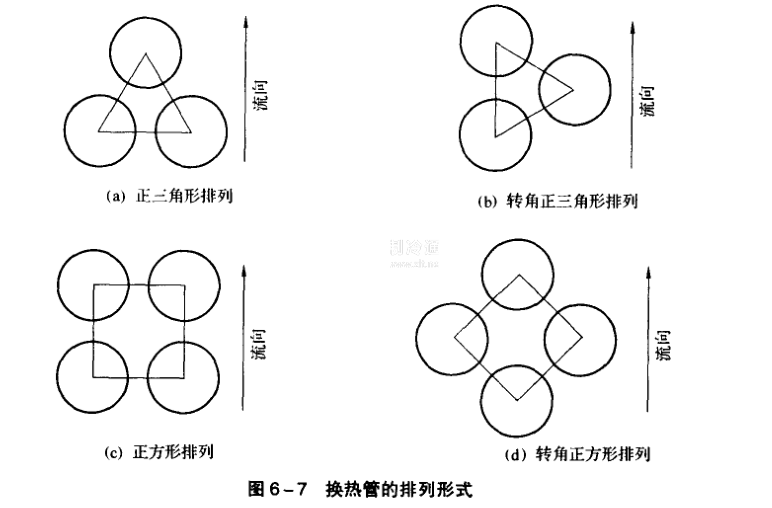

换热管排列的标准形式有四种，即正三角形、转角正三角形、正方形和转角正方形。如图6-7所示。

    (1)正三角形和转角正三角形排列，如图6一7(a)、(b)所示。适用于壳程介质污垢少，且不需要进行机械清洗的场合。

    (2)正方形和转角正方形排列，如图6一7(c)、(d)所示，能够使管间小桥形成一条直线通道，可用机械方法进行清洗，一般用于管束可抽出清洗管间的场合。
