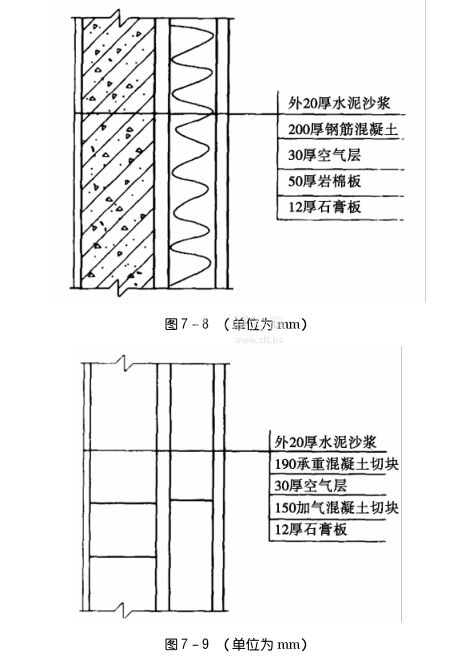

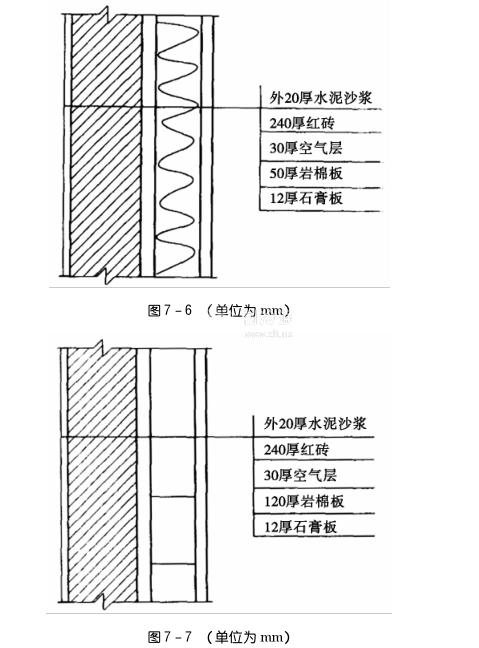

吸湿空气层内保温外墙的构造示意图见图7-7、图7-8、图7-9。空气层的厚度一般都在12~40毫米变化。保温层的厚度要根据当地气候条件、所选保温材料品种(就地取材)、房屋功能需要和节能要求通过热工计算确定。
图7 -6和图7一8是用岩棉板和玻璃棉板作保温层，需要龙骨作空气层的支架。龙骨有石膏板制的龙骨、木龙骨、防锈金属龙骨等。非金属龙骨宜采用不吸湿或吸水率小的材料制成，以防止龙骨成为湿桥。因为冷凝一照在空气层的冷面(主体墙的热面)产生，冷凝水会通过龙骨的毛细管的吸附作用，使冷凝的液态水迁移至保温层的岩棉板或玻璃棉板。当然，少址的这种液态水，即使浸润了保温层的局部表面，但仍可以通过空气层的吸湿作用使其干燥。
图7-7和图7-9的保温层，是砌筑法形成的空气层。在砌筑保温层时要防止砌筑砂浆掉入空气层中，若砂浆把空气层的下部填实了，下部分就没有空气层了，也不能再起吸湿作用了，那么下部的保温层受潮就不可避免了。另外，保温层的砌体与主体墙间宜设置(金属或非金属的)连接件，连接件的上、下、左、右问距为1.0米左右。
这些吸湿空气层内保温外墙的保温层，在一般情况下都能保持保温层的干燥，保温材料可以实现永不受潮。当然，若在室内空气湿度特别大，而空气层外侧的主体墙又是用很密实材料建成，且蒸汽渗透阻很大，或者是在空气层的外侧主体墙上设有隔汽防水层时，在保温层的热侧增设隔汽层还是有必要的。
