1)溶液的质量分数。在常压下，因为稀溶液中气的溶解度要比浓溶液大，随着溴化锂溶液质量分数的减小，腐蚀加剧。在真空状态的低压下，因为氧的含量极少，金属材料的腐蚀率与溶液的质量分数几乎没有什么关系。

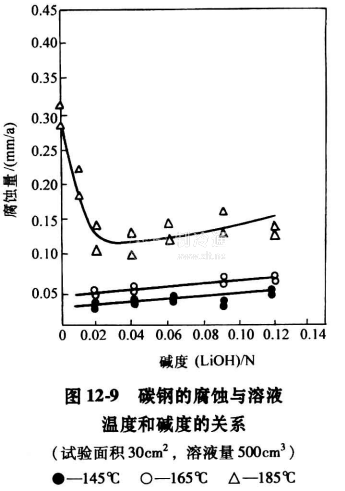

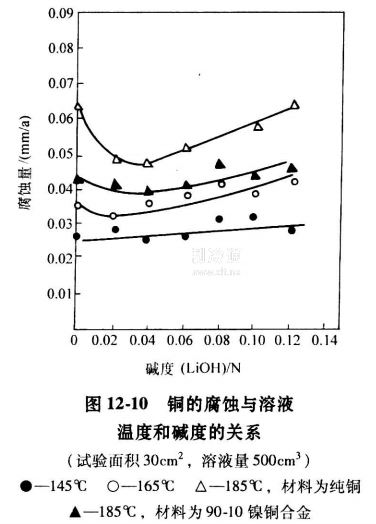

2)溶液的温度。由图12-9和图12-10可知，在不含缓蚀剂的溶液中，碳钢、纯铜和镍铜合金的腐蚀率，都随着温度的升高而增大。当温度低于165℃时，溶液温度对腐蚀的影响不大;当温度超过165℃时，无论是碳钢或纯铜，腐蚀率急剧增大。
3)溶液的碱度。溴化锂溶液的碱度一般可用pH值或氢氧化锂(LiOH)的当量浓度来表示。pH值小于7时，溶液呈酸性，对金属材料的腐蚀十分严重。当溴化锂溶液的pH值处于8.0~10.2范围内时，即相应的氢氧化锂当量浓度为0.007~0. 04N时，随着碱度的增大，碳钢和纯铜的腐蚀率减小。但碱度也不宜过大，否则腐蚀反而加剧。试验表明，溴化锂溶液的碱度在pH值为9.5~10.3的范围(相应的氢氧化锂当量浓度为0.02~0.04N)内，对金属材料的缓蚀较为有利。
