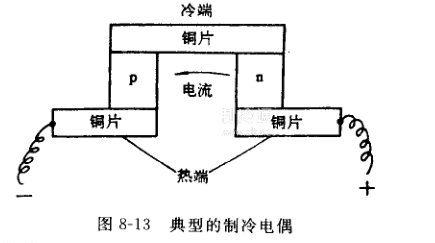

P型和n型半导体制冷元件与连接片(一般用铜片)串联地焊接在一起.组成的制冷单元称热电堆(也称制冷电堆或半导体制冷堆)。一个或几个热电堆与热交换器、水管接头和电缆接头等结合在一起，构成热电制冷器。在热电堆中连接片起汇流条和冷、热端的双重作用。由于钢的导电性好和容易机械加工，常被用作热电堆的连接片。它对冷、热端结点的特性基本上没有影响，因为当结点所处的温度不变时，温差电路中引入第三种材料时并不改变塞贝克电动势。这同样也适用于热电制冷器电路中的引线。图8-13为一典型的制冷电偶(也称泊尔帖电偶)，由于单个制冷电偶的制冷能力相当小，必须把许多个串联或并联起来，组成各种各样的热电堆，广泛应用于军事、电子、交通、化工、商业、医疗、气象、空调和制冷等行业。
任何一个热电堆都由许多P型和n型半导体制冷元件并联或串联而成。一个P型和一个T型元件加上连接片组成一个电偶。而P型和n型元件分别称为电偶的臂。两个臂与连接片间连接方式的正确设计，对热电制冷器的质量有很大的影响。

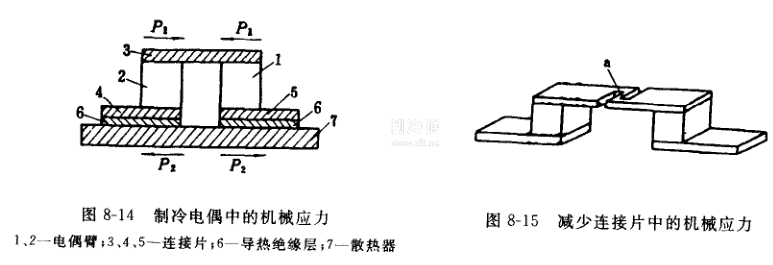

首先，在制冷电偶的结构设计中要消除或减少机械应力，这种应力是由于冷端连接片的收缩或热端连接片的膨胀所引起的。例如图8-14所示的制冷电偶，冷端连接片3、热端连接片4,5及散热器7都由导电和导热性好的材料制成，它们具有较大的线膨胀系数。因此，在制冷电偶的工作过程中，由于连接片3的收缩而产生一对压缩应力P1，而在散热器7上产生一对,拉伸应力P2，这些应力最终可能会导致热电堆的损坏。
由于热胀冷缩产生的机械应力是不可能完全消除的，只能在电偶的结构上加以考虑。一种方法是在连接片上采取措施，可在中间部位开一个缺口（图8-15)或弯曲成孤形，从而使连接片有一定的伸缩性。这样，可以减少热胀冷缩而作用在电偶臂上的力，另一种减少机械应力的方法是在电偶臂上涂一层过渡层，其材料应具有足够的塑性和低的电阻，通常用铋或铋的合金。

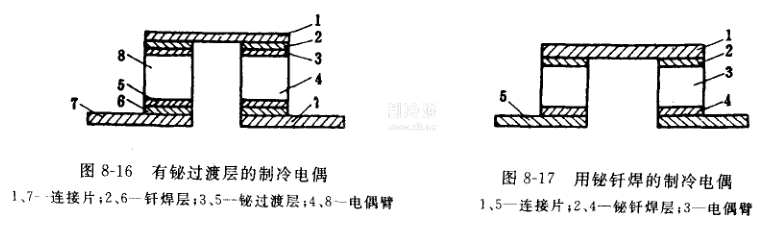

图8-16是在电偶臂上涂秘的结构，先在臂4和8的两个端面上涂一层铋，然后再与连接片1和7用低熔点钎料焊成一体，铸过渡层的厚度不应超过0.2-0.3mm，否则会增加电阻。
秘过渡层也可直接用来焊接电偶臂和连接片，如图8-17所示。电偶臂3与连接片1、5之间用铸焊接层2、4直接连起来，这样由于秘层有良好的塑性，使热胀冷缩时电偶中的机械应力减少。
