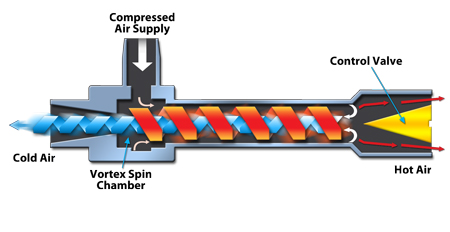

图8-32画出涡流管制冷的系统和工作过程，其系统由空气压缩机A、压缩空气贮罐B、喷嘴C、涡流管D和被冷空间F组成。在D、C、E处有三个开口。如前所述，一个是进口，另外两个为出口。进口C是与空气源B相连的喷嘴，喷嘴以一定的角度将空气射入涡流管中。由于喷嘴的设计以及气流的高压，空气在大管中呈螺旋形迅速旋转，D和E两个出口压力都接近大气压。当空气流出E管时，温度会迅速降低。用此装置可以获得0℃以下的温度。
喷嘴沿着流线管外围圆周的切线方向喷入压缩空气，其螺旋转速达到500000r/min，越向内心，其转速越高，到内心处加速到5000000r/min。与此同时，涡流管中外周的热空气向D的端部移动并排出，中心处的冷空气经细管E到达被冷空间F，实现制冷目的。
