制冷控制型设备组合型自动调节阀——主阀

2020-12-2214660

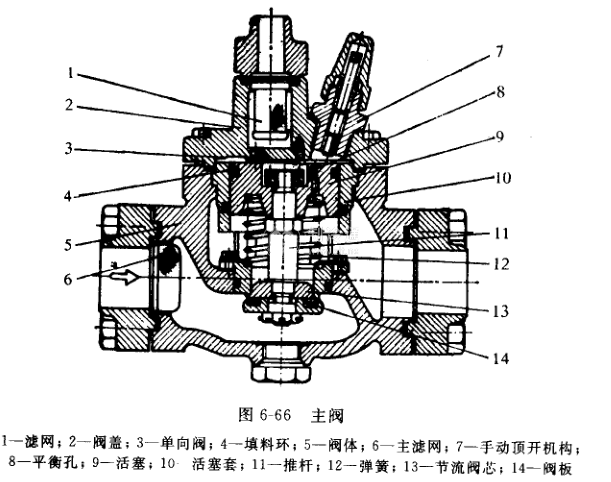

主阀的结构见图6-66,主要零件有:阀体、阀盖、阀芯、活塞杆、活塞、活塞套和弹簧等。阀体上(或阀盖上)有手动顶杆,必要时可用顶杆将活塞顶起,使常闭型主阀阀芯开启;常开型主阀必要时也可以用顶杆将阀芯关闭,活塞上有直径lmm的平衡孔。

    阀体用法兰与管道连接,导管用螺钉连接,主管滤网被活塞套压住,导管小池网被螺母压住。

    其工作原理以液体常闭型主阀为例,活塞上腔经导压阀接至较主阀进口几力低l8kPa处,若导阀开启,则活塞上腔降压,因活塞下部对上部的压差作用,克服弹簧力和活塞自重将活塞顶起,则打开主阀口;若导阀关闭,则高压液体通过活塞上φ1mm平衡孔使上腔增压,使活塞上下压力平衡,在自重和弹簧力作用下,主阀芯下落而关闭主阀口。

    主阀安装注意事项:

    ①主阀在拆检时,应清除脏物洗涤干净,有的部位不宜随便拆开,如塞活组件除非生锈,一般不拆。

    ②主阀靠自重和弹力关闭,安装时要注意正、侧两个方向垂直吊线,以保证阀体水平。

    ③主阀的焊接、螺纹连接等均注意厂家使用说明。

    ④液用主阀的导压通道接向阀后的出日方向(减压开启或关闭);气用主阀的导压通道接向阀前进口方向(加压开启或关闭)

    ⑤主阀接人管道后主要观察有无渗漏,有泄漏则有“丝丝”声音。主阀装在液管作供液用

.有泄漏阀口处会结霜或结露。

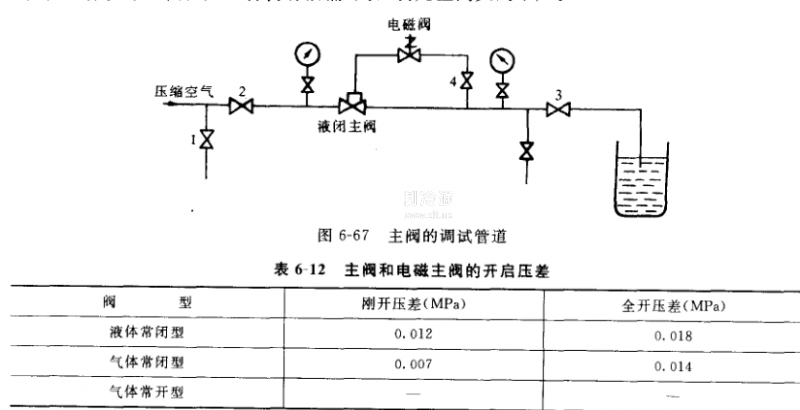

    主阀性能试验如图6-67所示,主要检验在规定的压差(见表6-12)时,能否开启或关闭。阀2和阀3为主管调压阀,阀1为旁通阀。当管路有渗漏时,可用阀4来鉴别是主阀漏还是导阀漏。当阀4关闭后,如主管仍有泄漏,则证明是主阀关闭不严。
