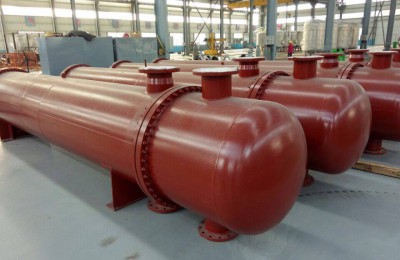

卧式壳管式冷凝器的叶壳是由厚8至16mm的钢板卷曲焊接成圆桶形，桶内有直径为φ25-φ32mm，厚为3. 5~4mrn的数十根金属管，两端有端盖，端盖内侧有冷却水流向的导程，靠螺栓与桶身连结，如图6-l。
制冷剂蒸气由上部进入管间空隙；对壳体直径大于lm者，蒸气在上部，通过一集管分两路引入筒体。液体制冷剂由下部流出。冷却水由端盖下部进水管接头进入冷凝器，水在管内流动。因端盖上设有分水筋，故可使冷却水在筒体内分成数个流程，沿着冷却水管顺序流动。最后由端盖上部出水口排出，以保持一定的流速从而提高传热效率.冷凝器底部装有集油包，并设有放油管路接头。简体的下部设有通往高压贮液器的液管接头，上部还设有安全阀和通往空气分离器的接头，为了保证冷凝器中液体不断地流人贮液器，在冷凝器上有一个均压管的接头。此外，在端盖上还设有放空气阀及放水阀，放空气阀在制冷机刚运转时开放.以排除冷却水管内的空气，使冷却水管内充满冷却水；放水阀是供制冷机停车时将冷却水管内的冷却水全部放走。
氟利昂制冷机经常采用卧式壳管式冷凝器，它的构造与氨冷凝器的不同之处在于：采用黄铜管，并且由于氟利昂侧放热系数较低，因而在其一侧的表面往往肋化.氟利昂冷凝器中不装置排油的设备，因为氟利昂很好地溶于油中，油随着制冷剂一起沿着整个管路系统中循环。
卧式壳管式冷凝器具有传热系数高，结构简单，冷却水用量少。占空间高度矮可安装在室
内，操作管理方便。缺点是不易发现泄漏处，清洗水管不方便等。
