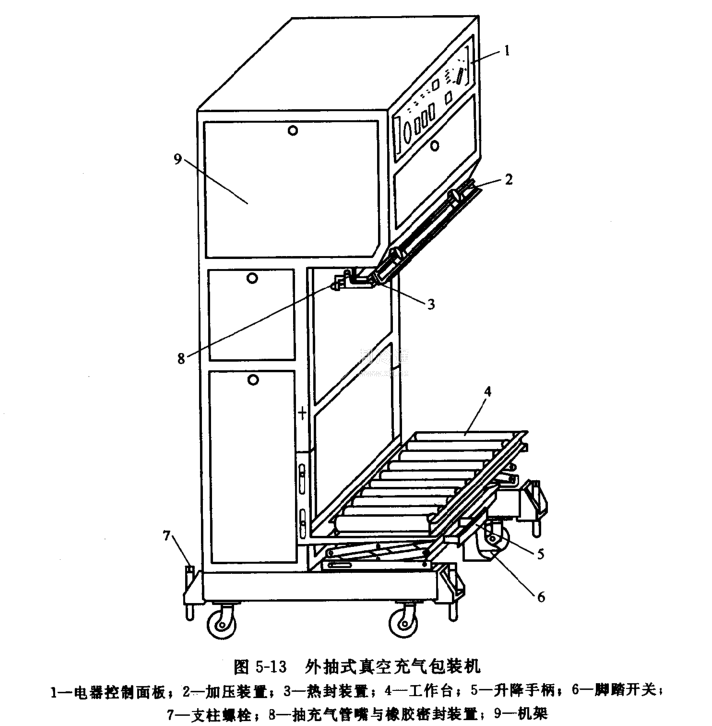

图5-13为外抽式真空充气包装机。外抽式真空充气包装机是一种以包装袋作为工作腔，通过插入的扁管形抽充气嘴管⑧抽除袋内的空气，然后充进适量的N₂、CO₂、O₂或其他不活泼气体，最后将袋口热封的包装机。
外抽式真空充气包装机的主要特点为：
1.无腔式工作室。利用薄膜包装袋自身形成工作腔，抽真空一充气一热封的包装过程自动连续完成。抽气时间短、耗气少，气体利用率高。
2.立袋操作。包装袋直立于工作台面上，抽气嘴管垂直插入包装袋抽气、充气，气路畅顺工作可靠，袋口前后夹紧、封口、操作方便，尤其适合于大袋包装。
3.工作台高度和抽嘴距离可调。在一定范围内可适应不同大小包装袋的要求，适应性能较强。
4.采用液压气动控制。气缸完成各机械动作，工作平稳，噪声低。
5.抽气、充气和热封的时间控制，采用数显式时间继电器，显示清楚、控制准确，操作使用方便，热封封口电压可调，适用于不同的包装材料。
这种包装机适用于固体、散粒体、半流体、液体等食品、饮料进行真空充气的热封包装。也可适用于茶叶、中药材、烟叶、化工原料、电子器材以及羽绒及棉毛类服装、被褥产品的包装。

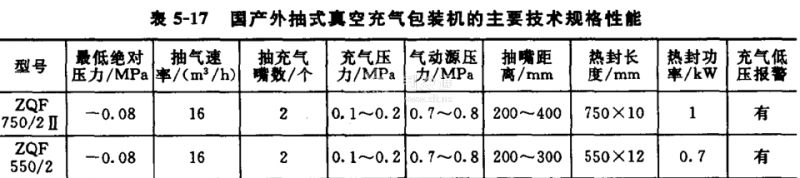

表5-17为国产外抽式真空充气包装机的主要技术规格性能。
