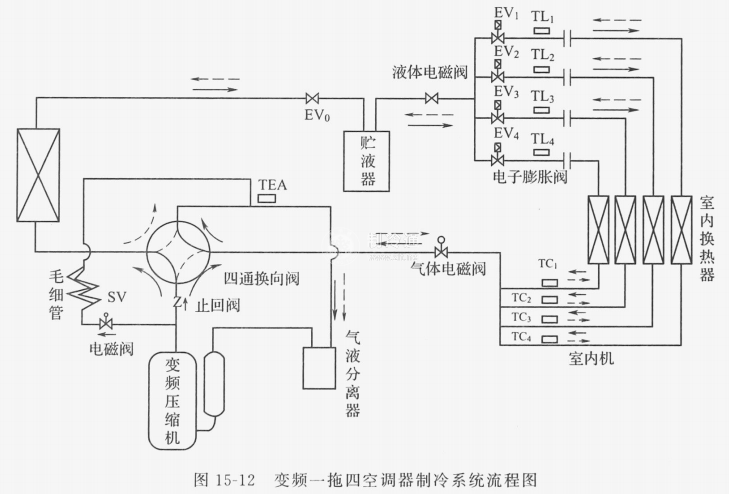

变频一拖多空调器的制冷系统较复杂，为了与变频压缩机相适应，系统中有电子膨胀阀、贮液器等普通空调器没有的部件，图15-12为变频调速一拖四分体式空调器的制冷系统流程图。
当空调器按制冷运行方式运转时，由压缩机排出的制冷剂液体经止回阀和四通换向阀进入室外机换热器，向环境空气放出热觉后凝结成为液体，通过电子膨胀阀EV0,贮液器和液体电磁阀后分成四路，由电子膨胀阀EV1~EV4节流，进入室内机换热器吸收热虽，气化后汇合在一起经气体电磁阀、电磁换向阀和气液分离器，又被压缩机吸入。此时的循环方向在图15-12中以实线箭头表示。按制冷运行方式运转时，电子膨胀阀EV0全开，不起任何作用。电子膨胀阀EV1~EV4起节流作用，并根据各室内机的冷负荷调节制冷剂液体的流量。变频压缩机根据总的冷负荷相应地改变转速。
当空调器按制热运行方式运转时，由压缩机排出的制冷剂液体经止回阀、四通换向阀和气体电磁阀进入各个室内机换热器，向室内空气放出热量后凝结成为液体，经电子膨胀阀EV1~EV4并汇流到贮液器，由电子膨胀阀EV0节流，进入室外机换热器吸收热量，气化后经电磁换向阀和气液分离器回到压缩机。此时的循环方向在图中以虚线箭头表示。按制热运行方式运转时，电子膨胀阀EV0起节流作用，电子膨胀阀EV1~EV4起冷凝压力调节阀的作用，即根据各室内机的热负荷控制其制冷剂液体的流量。
在制热运行方式运转时，随着室外温度的下降，室内外传热温差增大，房间热负荷也增大，当空调器增大制热量小于房间热负荷时，可以停止一台室内机，只由另三台室内机工作，向三个房间供热。同理，如房间冷负荷超过空调器最大制冷量时，也可只开三台室内机。
