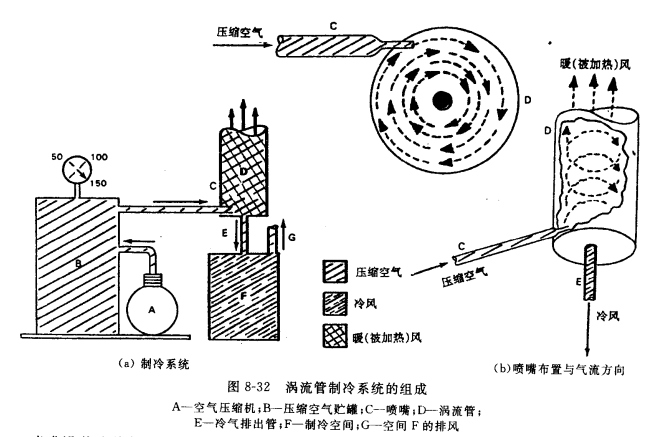

8-32画出涡流管制冷的系统和工作过程,其系统由空气压缩机A、压缩空气贮罐B、喷嘴 C涡流管D和被冷空间 F组成。在D、C、E处有三个开口。如前所述 , 一个是进口,另外两个为出口。进口C是与空气源B相连的喷嘴,喷嘴以一定的角度将室气射入涡流管中。由于喷嘴的设计以及气流的高压，空气在大管中呈螺旋形迅速旋开，D和E两个出口压力都接近大气压。当空气流出E管时，温度会迅速降低，用此装置可以获得0℃以下的温度。
喷嘴沿着流线管外围圆周的切线方向喷入压缩空气,其螺旋转速达到500000r/min, 越向内心,其转速 越高 ,到内心处加速到5000000r/min。与此同时,涡流管中外周的热空气向D的端部移动并排出,中心处的冷空气经细管下到达 被冷空间 F,实现制冷目的。
涡流管制冷的应用
涡流管制冷有各种不同的应用,它同时产生冷热效应,因此除了制冷外,其排出的热气也能派上另外的用场。涡流管制冷常用于工作服的冷却,解决在封闭空间内工作的工人防护服的降温或加热。
涡流管还用来冷却工具、钻头和不宜用液体冷却的对象。对那些既要用冷空气供冷又要用冷空气带走碎属的设备,以及那些靠排气为操作者提供新鲜空气的设备,涡流管制冷器尤为适合。
