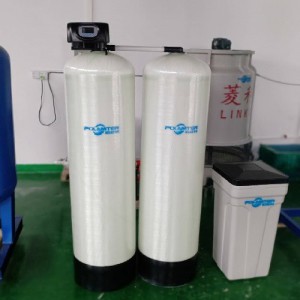

全自动软化处理装置设备

100已售
价格 8000.00
数量
-+
库存999
 珀蓝特与中国润新,美国阿图祖和富来克等公司多路阀控制系统,结合中国国情设计生产的全自动软化设备,广泛用于工业及民用软化水制备,如锅炉供水、供热、空调系统补充水、优质生活用水等。

全自动软化系统主要由多路阀、控制器、树脂罐、盐箱组成,多路阀是在同一阀体中设计有多个通路的阀门。控制器根据预先设定的程序,向多路阀发生指令,多路阀自动完成各个阀门的开关,从而实现运行、反洗、再生、正洗等到各个工艺过程。该设备具有自动化程度高、运行费用低、占地面积小、运行稳定可靠等特点。


PRSH软化水处理装置工作原理:


 (一)软化方法
软化就是降低水中Ca2+、Mg2+的含量,以防止它们在管道和设备中结垢。

(二)离子交换法
利用离子交换剂将水中的Ca2+、Mg2+转换成Na+,其化阴离子成分不改变,也可以达到软化目的。这个方法能够比较好地去除水中Ca2+和Mg2+等,所以比前两个方法优越。


  采用离子交换原理
将源水中的钙,镁离子置换出去,流出的水就是去掉了钙镁离子,硬度极低的软化水。当离子树脂吸收一定量的钙镁离子后就必须进行再生--用饱和的食盐水浸树脂层,把树脂上的钙镁离子再置换出来,恢复树脂的交换能力,并将废液污水排出。先进的自动控制系统使软化,反洗,吸盐,慢洗,快洗,盐箱注水等全过程实现自动化。


   软水机的运行方式及树脂再生:
   电控全自动型及手动钟控型软水机的循环过程由下列步骤组成
a.运行:源水在一定压力,流量下,流经装有离子交换树脂的容器(软水器)树脂中所含的可交换Na+与水中的阳离子(Ga2+,Mg2+,Fe2+等)进行离子交换,使容器出水中所Ca2+,Mg2+离子含量极大地降低,达到用户的要求。


b.反洗:树脂吸附一定量的钙镁离子后失效,再进行再生之前先用水自下而上的进行反洗,反洗的目的有两个,一是通过反洗,使运行中压紧的树脂层松动,有利于树脂颗粒与反洗液充分接触,二是运行时在树脂表层积累的悬浮物及一些碎树脂颗粒也随着反洗水流排除,这样,交换器的水流阻力不会越来越大。为了反洗时完整颗粒的树脂不被冲走,在设计软水器时,在树脂层上留有一定的反洗空间,反洗强度越大反洗空间就越大。反洗的好坏直接影响再生效果。


c.吸盐再生:再生液(氯化钠溶液)在一定浓度流量下流经失效的树脂层,将树脂上的钙镁离子置换下来,将树脂还原再生,使其恢复原有的交换能力。


d.慢洗置换:在再生液进完后,交换器膨胀空间的树脂层中还有尚未参与再生交换的盐液及树脂,以小流量的清水和盐液同方向流动,使盐液和树脂充分接触,从而使树脂再生完全并充分利用盐液。


e.快洗(正洗):目的是清除树脂层中残留的再生废液及置换下来的钙镁离子,通常以正常运行流速清洗至出水合格为止。


f.盐箱补水:向盐箱注入溶解再生所需盐耗量的水,饱和盐水的浓度为37%为了保证盐箱中的盐液浓度能达到饱和,首先应保证溶解时间不小于6小时,其次,必须保持盐箱中盐平面始终高于水平面。




PRSH软化水处理装置设备运行参数:
工作压力:0.15-0.6MPa
工作温度:5-50℃
电源:220v,50Hz
流量范围:0.5-105T/H
阀体材质:高强塑料或铜质
罐体材质:缠绕玻璃钢或碳钢衬塑
罐体直径:150-2400mm
控制方式:时间型或流量型
出水硬度:≤0.03mmol/L(原水硬度≤8mmol/L时)

安装条件:不需单独设备基础,一般平装的水泥地面即可



树脂罐尺寸及罐体材质

φ900×2400 玻璃钢

设备处理水量 t/h

20

控制阀型号

FLECK 2900NT#7

控制安装形式

顶装

设备运行终点控制方式

流量控制

设备运行工艺

双罐系统一用一备

设备再生方式

顺流再生

树脂装填量

600kg/罐

配用盐箱尺寸

Ф1000X1200 玻璃钢

进水硬度范围

小于8mmol/l

出水水质

小于等于0.03mmol/l

进水压力要求

0.2~0.6MPa

进水温度要求

4~45 C°

再生盐耗量

200kg/次

周期产水量

根据进水硬度

控制阀进出口尺寸

3”

小分子水激活装置

3立方、小时



PRSH软化水处理装置设备工艺说明

PRSH型全自动软水器为珀蓝特公司生产的定型产品,它以FLECK3900NT 控制阀为控制核心,以流量控制设备运行终点实现顺流再生的处理工艺。
当设备运行时,双罐一用一备。总出水管路流量计自动累计系统的产水量,当流量累计值达到设备设定的周期产水量时,系统自动启动运行失效设备的再生程序自动再生,同时备用罐启动运行,再生罐再生结束后自动备用。 双罐一用一备,完全保证了系统供水的连续性。
在设备的再生过程中,吸盐是通过3900NT控制阀中的吸盐器自动吸入浓盐液(即保证盐箱中始终有盐颗粒存在),并自动混合到5%-8%的盐液浓度进入树脂罐进行再生。置换(慢冲洗)过程中通过盐阀自动关断盐箱与罐体的通路,保证设备在再生过程不会进入空气影响树脂再生效果。设备再生吸盐量可通过3900NT灵活设置。设备再生结束后,自动投入运行,同时通过盐阀自动补水化盐。准备下一次再生所需的浓盐液。
PRSH型全自动软水器自动化程度高,所以该产品适用于管理品味较高的企业。设备经过有经验的水处理工程师调试后,现场的操作只需定时定量的向盐箱中补充颗粒盐液即可。
软水器设备关键部键说明:
1)、树脂罐:采用康凌生产的玻璃钢罐体,该罐体尺寸为φ900×2400。其内衬为玻璃钢材质,外用玻璃纤维增强。由于材质的优异性,该罐体重量轻,外形美观,安装维护方便,耐腐性能相当好。
2)、3900NT控制阀:它为美国PENTAIR公司生产的集中控制阀,材质为黄铜。该系统包含主辅两个控制阀门,主辅阀相互连锁,采用流量控制,实现两台设备同时运行轮流再生的工艺。
3)、盐阀:它为3900NT#7控制阀门的附件,在其底部有一个空气逆止装置,当盐液面达到该空气逆止位置时,盐阀自动关闭,禁止空气进入系统,并实现慢冲洗的工艺。
4)、盐箱:盐箱采用PE塑料加工而成,内设盐箅子和盐井,保持颗粒盐位于盐箅子之上,他和盐井共同保证盐阀不会被颗粒盐卡死而无法工作。盐箱底部设有排污装置,利于清洗盐箱时的排污。

5)、离子交换树脂:离子交换树脂采用001X7型树脂,该树脂颗粒比较均匀,树脂交换容量高,水力分布特性较好。

锅炉炊化水处理器
注意事项:
a.软水机的工作温度范围必须保持在2℃-50℃,冬季注意防冻。
b.长期停用时,关闭总阀门使软水机断水断电;在使用时,电控的,要先接通电源,调整时间,放水3分钟。
c.最佳进水压力为0.2-0.5MPa,高于0.5MPa加减压装置。
d.盐箱中要添加无碘盐,最多不得超过2/3盐箱高度。
e.进水硬度高于450mg/L时,建议加大一级选型。
f.再生盐耗量约为1kg。
