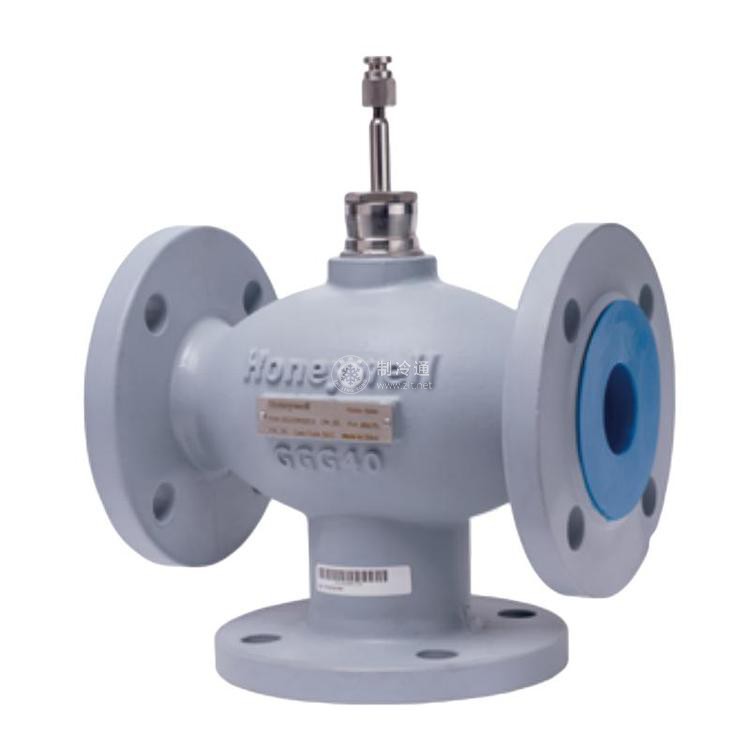

霍尼韦尔V5GV2W系列法兰电动调节阀现货
V5GV2W系列 HonEYWELL 系列法兰连接线性阀门
产品概述
V5GV2W线性调节阀可与ML7420,ML7421,ML8824A线性阀门执行器相连，用于空调系统，同时可用V5GV2W100F-E,V5GV2W125F-E ,V5GV2W150F-E分别替代 ,V5088A1005-E,V5088A1013-E,V5088A1021-E阀门.
产品特点
1 压力平衡式阀芯
2 低泄漏率
3 阀座硬密封延长使用寿命
4 阀杆精确定位，确保温度控制
5 无需连杆，可与ML7420,ML7421,ML8824系列执行器直接安装
选型及尺寸（mm）
V5GV2W050F-E DN50 40 230 105.5 87
V5GV2W065F-E DN65 63 290 120 87
V5GV2W080F-E DN80 100 310 132.5 87
V5GV2W100F-E DN100 160 350 156 131
V5GV2W125F-E DN125 250 400 174 131
V5GV2W150F-E DN150 360 480 196 131
V5GV2W系列阀门执行器对应的关断压差（kPa）
ML7420A / ML8824A0620 20mm
ML7421A / ML8824A1820 20mm
ML7421B / ML8824A1840 40mm
材质及结构
序号 名称 材质
① 阀杆 不锈钢
② 密封填料 聚四氟乙烯+不锈钢弹簧
③ O形圈 氟橡胶
④ 阀盖 球墨铸铁QT450-10
⑤ 阀体 球墨铸铁QT450-10
⑥ 阀芯 不锈钢
⑦ 阀座 不锈钢
技术参数
基本参数
动作方向 阀杆向下关闭
公称压力 PN16
流量特性 等百分比
可调比 50:1
泄漏率 ≤0.02% of Kvs
额定行程 20mm（DN50...80）
40mm（DN100...150）
连接方式 法兰连接（ISO 7005-2）
介质 冷热水
介质温度 -15…+130°C
安装要求
1 介质水必须符合VDI2035要求。
2 阀杆位置不得低于水平面。
3 流体流向应与阀体流向箭头方向一致。
4 强烈推荐阀前安装过滤器。
